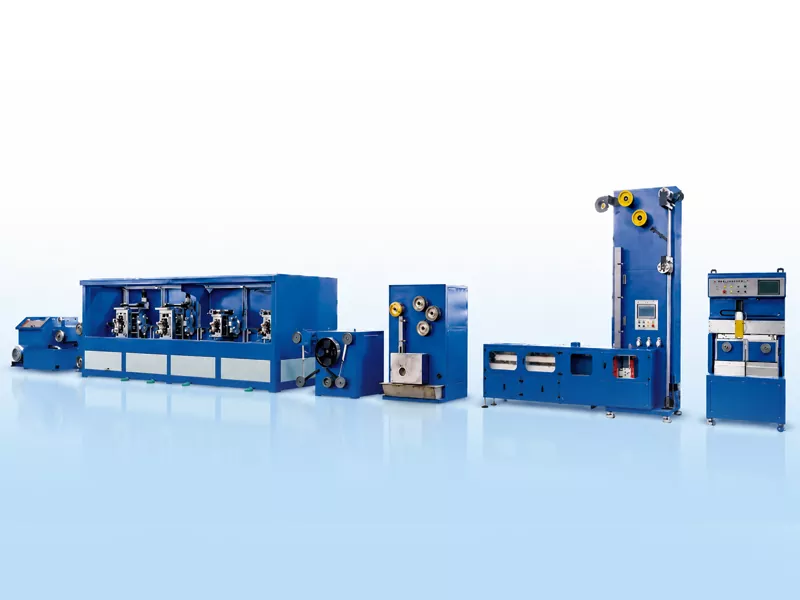

PV Busbar Ribbon Line Production

Xeta Hilberîna GRM PV Busbar Ribbon hatiye dîzaynkirin ku bi domdarî TU1 têla sifirê ya bê oksîjen bi domdarî hilberîne nav tîrêjê tîrêjê yê tîrêjê yê pêçandî. Rêz ji bo pêlava pêwendiya PV-ê, ribbona otobusê, û hilberîna ribbona otobusê ya refleksîf maqûl e.
Rêzeya bêkêmasî xêzkirina têl, rijandina rast, lêdana domdar, dermankirina herikandinê, pêlava germ-dip, û hilgirtina otomatîkî yek dike. Ew ji hilberînerên ribbona PV re dibe alîkar ku rastbûna firehî û qalindiyê, qalîteya çîçekê, rastbûna tîrêjê, û domdariya pêlêkirinê kontrol bikin.
Xeta hilberîna rîbona otobusê ya GRM bi qasî 26 m dirêj û 3 m fireh e, bi giraniya xetê bi tevahî nêzî 14 ton e. Leza sêwiranê dikare bigihîje 150 m / hûrdem, li gorî mezinahiya têla sifir, pîvanên rîsên qedandî, leza tinîn, û rêbaza hilgirtinê ve girêdayî ye. Di bin şert û mercên hilberîna gelemperî de, hilberîna mehane dikare bigihîje 60-80 ton.

Lêpirsînê bişînin

Rating: 5.0

(Rating Count: 1)

Danasîna hilberê

Ji Copper Wire bigire heya Ribbona Busbarê Qediyayî

Xeta Hilberîna PV Busbar Ribbon bi piranî têla sifir wekî madeya xav bikar tîne. Têl pêşî ji bo rijandinê berbi pîvana pêwîst tê xêzkirin, û dûv re di nav gerîdeya rast a pir-standê de tê çêkirin. Piştî gêrkirinê, tîrêjê sifir di nav lêdana domdar re derbas dibe da ku taybetmendiyên xwe yên mekanîkî rast bike, li dûv re dermankirina herikandinê û pêlava tin-dip germ. Di dawiyê de, ribbona qediyayî ji hêla pergala hilgirtina otomatîkî ve li ser qulikan an kulîlkên pancake tê birin.

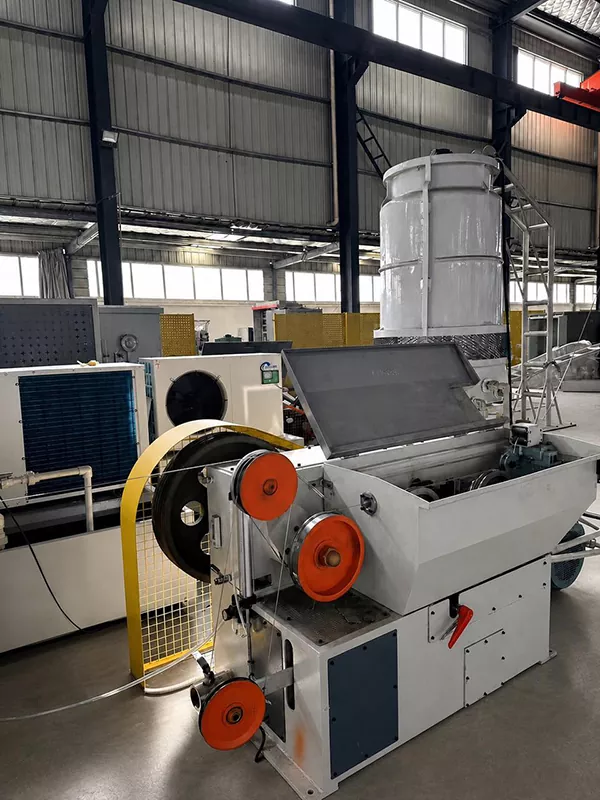

Drawing Machine

Têla sifir di nav miriyan de bi çarçoweya 2,6-3,0 mm ve tê kişandin, ji bo gerandinê amade ye.

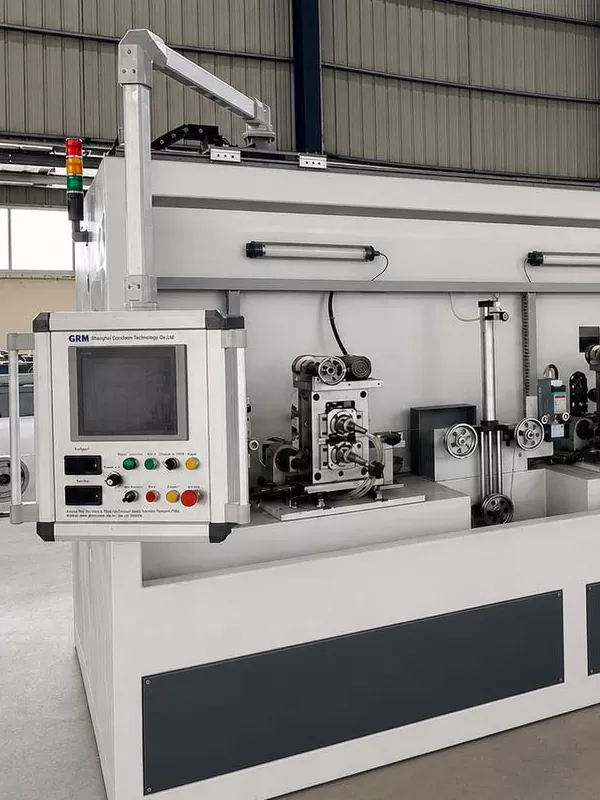

4 Roll Stand

Têla sifir a dor tê rijandin, bi pêhnahî û rastbûna qalindahiya kontrolkirî, di nav ribbonê de tê gêr kirin.

Annealing

Kevirkirina kurt-kurt bi parastina gaza bêserûber û sarbûna avê ya gerokî tê bikar anîn da ku taybetmendiyên mekanîkî yên ribbona sifir baştir bike.

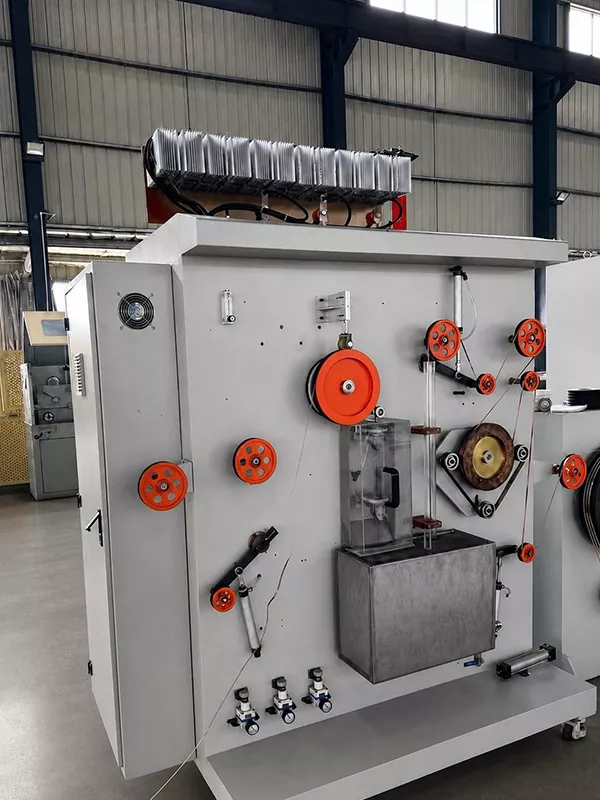

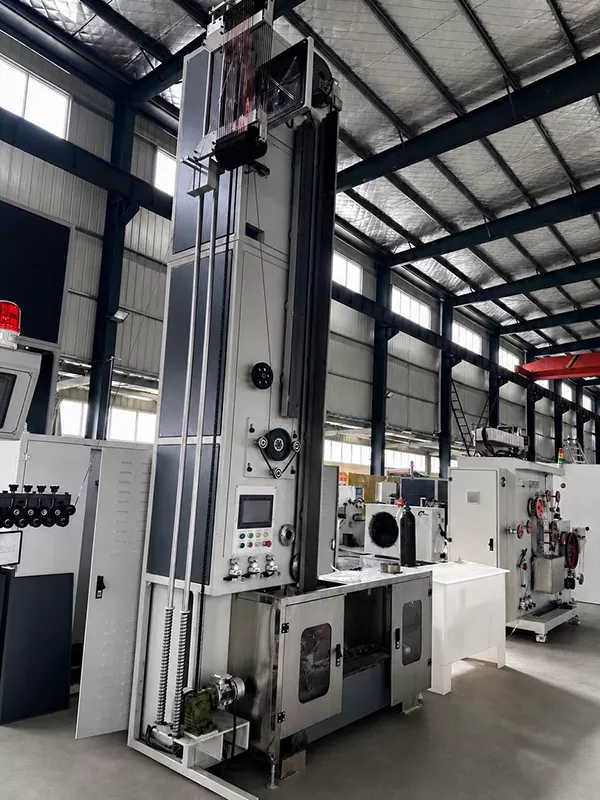

Tin Coating

Kulîlka germ-dip tê bikar anîn. Kêrên hewayê qalindahiya qata tin kontrol dikin, û fanên sarbûnê jî dibin alîkar ku kalîteya rûkalê aram bike. Stûrahiya kincê yekalî: 0,01-0,025 mm.

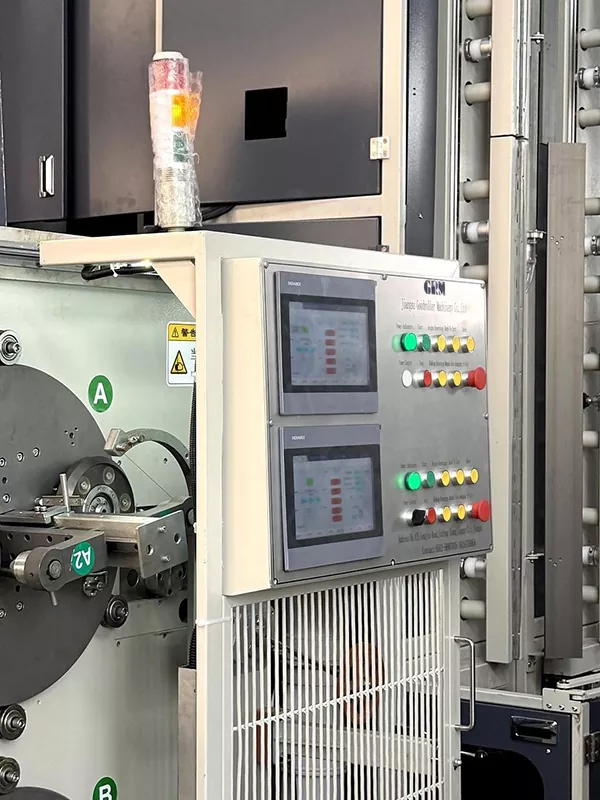

Guhertina Coil Otomatîk

Fonksiyonên vebijarkî gera servo, guheztina qulikê ya otomatîk, qutkirina otomatîk, û tapkirina otomatîkî vedigirin.

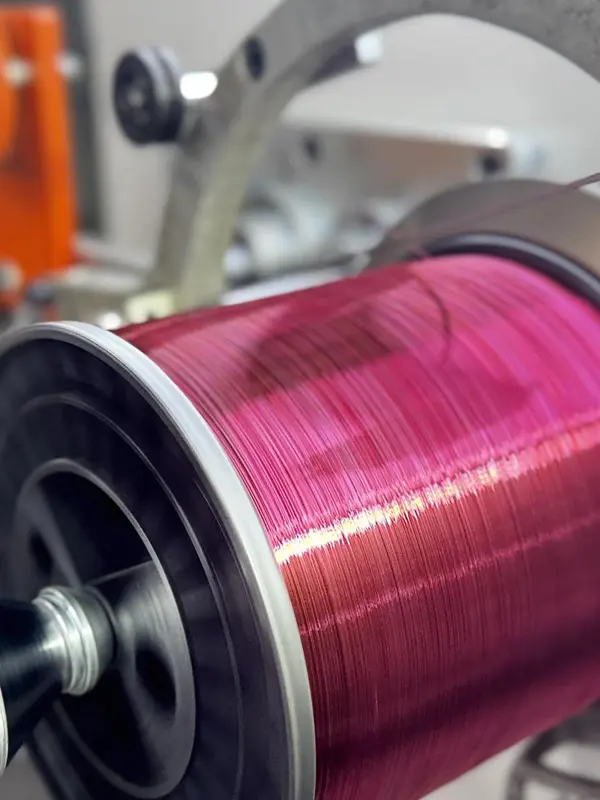

Precision Take-up

Pevçûn: heta 30 kg.

Pevçûnek pancake: 1-2 kg vebijarkî.

R&D û Patent

Ji sala 2015-an vir ve, GRM pêşveçûna alavên hilberînê yên ji bo ribbona pêwendiya PV û ribbona otobusê berdewam kiriye. Pargîdanî gelek patentên teknîkî yên têkildar bi gerandina rast, entegrasyona xeta hilberînê, û pêvajoyên çêkirina ribbona PV-yê ve girêdayî bi dest xistiye.

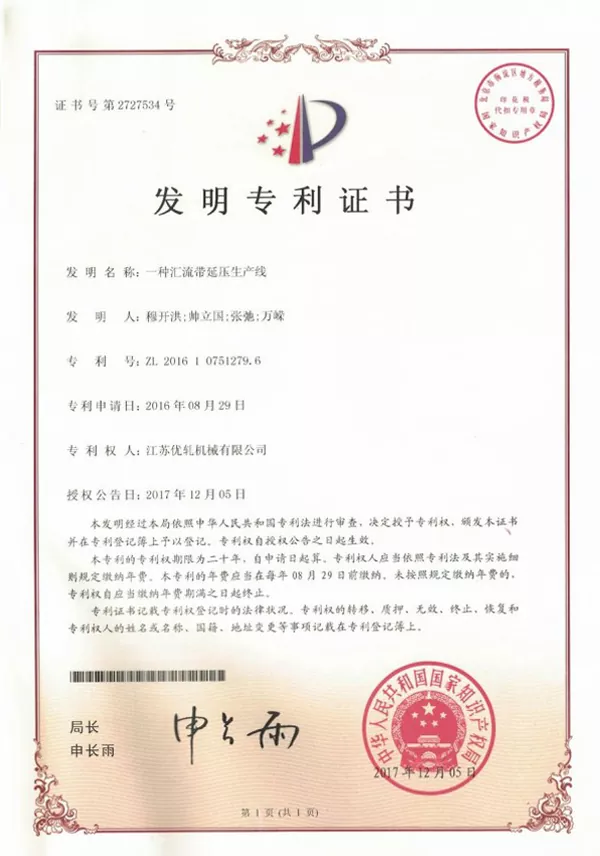

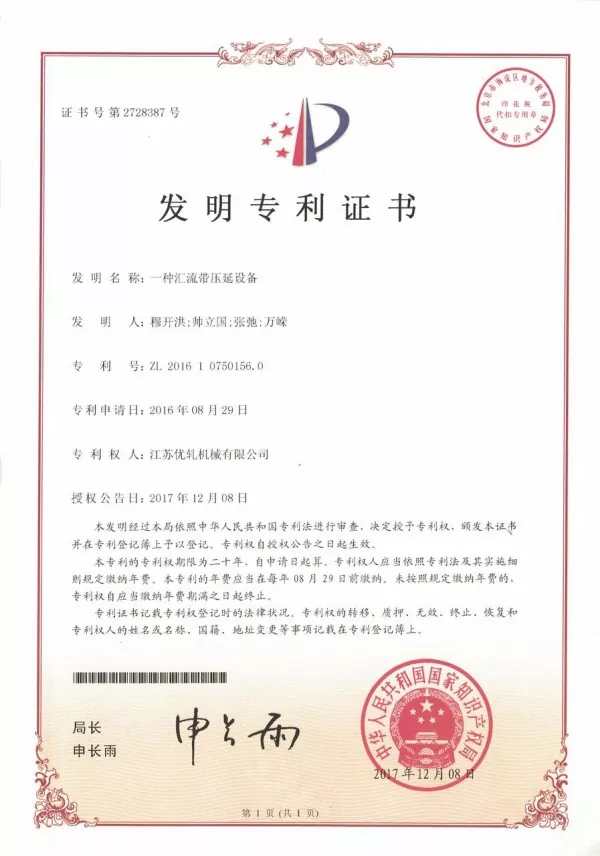

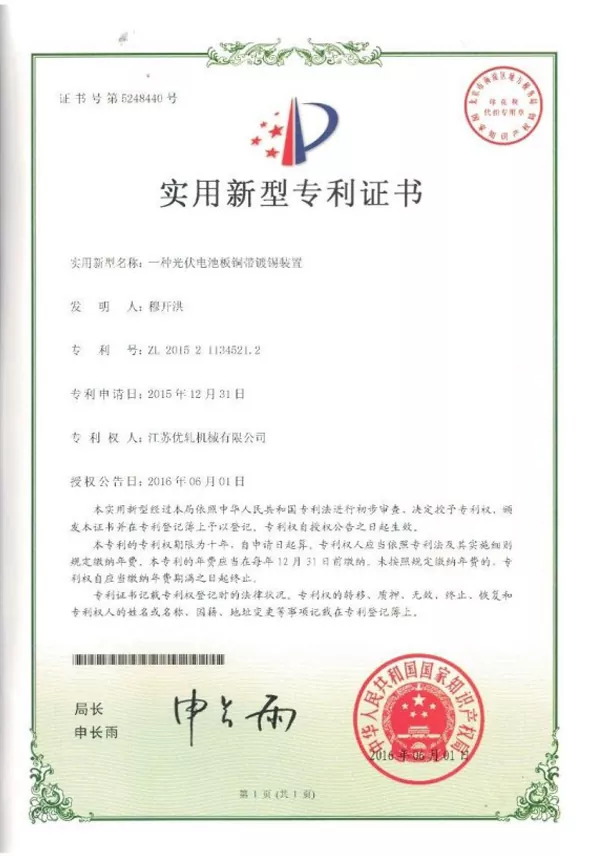

Teknolojiyên Patentkirî yên GRM ji bo Amûrên Hilberîna PV Ribbon

Taybetmendiyên sereke

Hilberîna domdar ji ketina têla sifir heya derketina qediyayî ya otobusê ya bi tenûrê.
Pêkhatina pîvanê, yekrengiya xêzkirinê, û qalîteya pêlêkirinê çêtir kirin.
Koordînasyona tansiyonê û hilgirtina otomatîkî arîkariya kêmkirina astengiyên hilberînê û destwerdana destan dike.
Ji bo hewcedariyên cihêreng ên materyalê yên modulê PV-ê hem ribbona otobusê ya standard û hem jî hilberîna rîbona otobusê ya refleksîv piştgirî dike.
Ji hilberînerên ribbonê yên PV re çareseriyek hilberîna yekbûyî ya ku li ser kontrolkirina pêvajoyê, hevgirtina hilberê, û karîgeriya hilberînê ye, peyda dike.

Pirsên Pir Pir Dipirsin

1.Rêjeya mezinahiya hilberê qedandî çi ye?

Firehiya qedandî: 3-8 mm.

Stûrahiya qedandî: 0,2-0,4 mm.

2.Rêjeyên tolerans û milkê mekanîkî çi ne?

Berfirehiya tolerans: ± 0,085 mm.

Tehamula qalindiyê: ± 0,01 mm.

Hêza kişandinê: ≥260 MPa.

Hêza hilberandinê: 90-130 MPa.

3.Kîjan rêbaza kişandina tin tê bikar anîn?

Rêz pêçeka germ-dip bikar tîne, bi vegirtina tam li dora ribbonê, tevî her du keviyên alî.

4.Firehbûn û qalindahiya hilberê çawa têne pîvandin?

Standa çaremîn a kargeha gêrkirinê ya çar-standê bi du pergalên pîvandina lazerê ve, yek ji bo pîvandina firehiyê û yek jî ji bo pîvandina stûrbûnê ve hatî saz kirin. Daneyên pîvandinê dikare li ser HMI were xuyang kirin.

5.Ma kîjan materyal dikarin bêne hilberandin?

Xeta Hilberîna PV Busbar Ribbon bi giranî ji bo têla sifir a bê oksîjen TU1 hatî çêkirin. Veavakirinên xwerû dikarin li gorî alyozên sifir ên cihêreng, pîvanên hilberê, û pêdiviyên ribbonê yên taybetî werin peyda kirin.
